Navigation et cartographie



Nous utilisons tous, ou presque des logiciels et "GPS" pour nous aider à naviguer sur les pistes ( Jacques Gandini, entre autre, travaille lui toujours avec des cartes papiers, son GPS lui servant essentiellement à relever des points).


Certains utilisent:
- des GPS à part entière comme les Garmin.
- des tablettes déjà pré-installées avec des softs et cartes "propriétaires".
- des tablettes et/ou smartphones Android sur lesquels ils utilisent différentes applications.
- des tablettes Apple avec leurs applications propres.
- des PC avec la aussi différents softs.

Le soucis est que cette diversité fait que pour les traces et waypoints, pas de problème, une fois en gpx, pratiquement tout le monde peut utiliser les datas des autres.
C'est moins vrai pour les cartes dont le format est le plus souvent propre à chaque logiciel d'autant que certaines sont "vectorielles", d'autres "raster"

CARTES VECTORIELLES ou CARTES RASTER

On utilise tous des applications ou logiciels lisant des cartes. Ces logiciels de navigation utilisent soit de la cartographie VECTORIELLE soit de la cartographie RASTER. Certains même peuvent utiliser les deux.
Mais qu'est-ce que c'est en fait la différence ???

Merci à Fourtas (Marc d'Antibes) pour cette belle approche des différents types de forma de cartes.

Voir l'article ici.





GPS: quelques notions de base

Navigation et cartographie
Pour les GPS, il existe trois formats de coordonnées possibles (à ma connaissance) :
dd,dddd (pas de minutes ni de secondes apparentes, mais uniquement un nombre décimal de degrés)
dd et mm,mmmm (pas de secondes apparentes, mais un nombre entier de degrés suivi d'un nombre décimal de minutes)
dd et mm et ss (nombre entier de degrés, suivi d'un nombre entier de minutes et d'un nombre entier (ou décimal) de secondes)
Il faut donc entrer les coordonnées au format approprié.

Un exemple:
N 30.32848° (dd,ddd) = N 30°19,71' (dd et mm,mm) = N 30° 19' 42" (dd et mm et ss)

Remarque 1 : 19,71' (format décimal) n'est pas égal à 19' et 71", mais à 19' et 42" (format sexagésimal) !!!!!!

Remarque 2 :
-- le N ou le S indiquant la position du point par rapport à l'équateur (latitude)
-- le W ou le E indiquant la position du point par rapport au méridien de Greenwich (longitude)

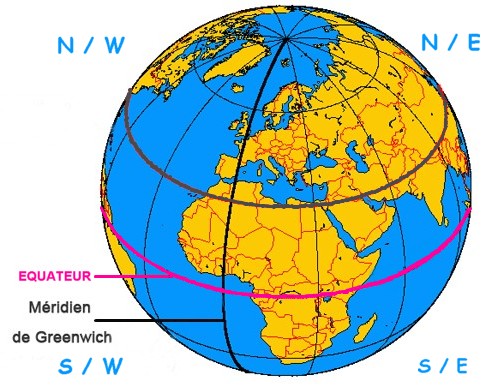

Comme l'indique ce globe terrestre, le Maroc est entièrement situé :
-- au nord de l'équateur, donc la latitude d'un point du Maroc est toujours N
-- à l'ouest du méridien de Geenwich, donc la longitude d'un point du Maroc est toujours W .

Ce qui n'est pas le cas pour la longitude en France car traversée par le méridien de Greenwich.


Pour les inconditionnels de la méthode à l'ancienne.



Dans la même rubrique :
< >

Mardi 19 Juin 2018 - 14:47 CARTES VECTORIELLES ou CARTES RASTER

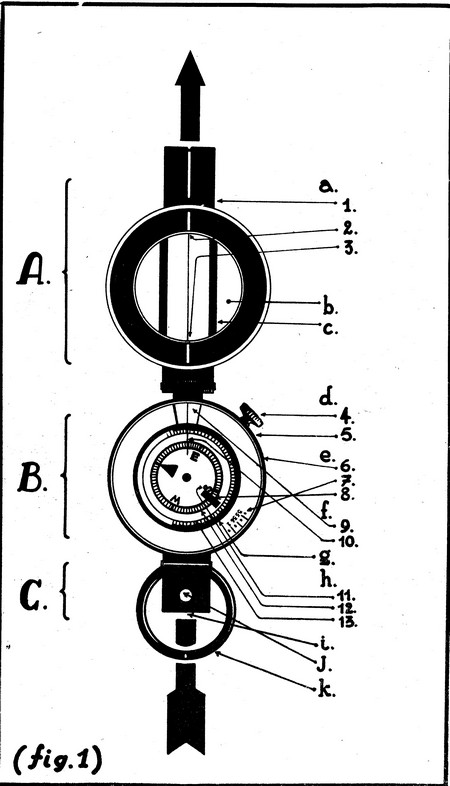

Mercredi 24 Décembre 2014 - 20:54 Manuel d'utilisation d'une boussole.
